为用户提供优质的产品和周到的服务

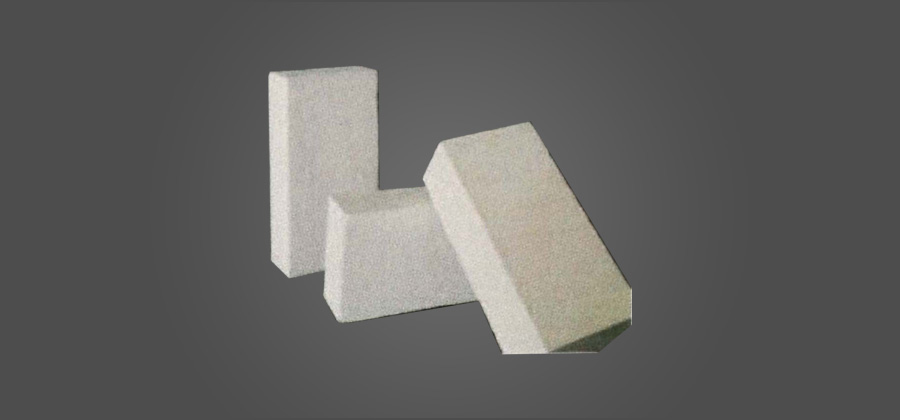

| 牌号 | RTSA | |||||
| RTSA-JM-23A | RTSA-JM-23 | RTSA-JM-26A | RTSA-JM-26 | RTSA-JM-28 | RTSA-JM-30 | |
| 分类温度，℃ | 1100 | 1260 | 1350 | 1430 | 1540 | 1650 |
| 常温性能（23℃相对温度50℃） | ||||||
| 体积密度 g/m3 | 500 | 600 | 800 | 800 | 900 | 1050 |
| 抗折强度 Mpa | 0.7 | 0.8 | 1.2 | 1.5 | 1.8 | 2.0 |
| 冷态耐压强度 Mpa | 0.8 | 1.0 | 1.8 | 2.0 | 2.5 | 3.0 |
| 高温性能 | ||||||
| 永久加热线变化 ％ （以下温度下保温24小时） | ||||||
| 1070℃ | -0.5 | / | / | / | / | / |
| 1230℃ | / | -0.2 | / | / | / | / |
| 1350℃ | / | / | -0.5 | / | / | / |
| 1400℃ | / | / | / | -0.5 | / | / |
| 1510℃ | / | / | / | / | -0.7 | / |
| 1570℃ | / | / | / | / | / | -1.5 |
| 可逆线线热膨胀（最大量） | 0.6 | 0.6 | 0.7 | 0.7 | 0.8 | 0.9 |
| 蠕变（90分钟变形量）％ | ||||||
| 1100 cat 0.034Mpa (5psi) | 0.1 | 0.1 | 0.1 | / | / | / |
| 1260 cat 0.034Mpa (10psi) | / | / | 0.7 | 0.3 | / | / |
| 1320 cat 0.034Mpa (10psi) | / | / | / | / | 0.2 | 0.1 |
| 导热系数（W/M.K） | ||||||
| 200℃ | 0.15 | 0.15 | 0.25 | 0.28 | 0.32 | 0.36 |
| 400℃ | 0.18 | 0.18 | 0.27 | 0.29 | 0.33 | 0.38 |
| 600℃ | 0.22 | 0.22 | 0.29 | 0.32 | 0.34 | 0.41 |
| 800℃ | 0.27 | 0.27 | 0.32 | 0.35 | 0.37 | 0.43 |
| 1000℃ | 0.32 | 0.32 | 0.36 | 0.39 | 0.41 | 0.45 |
| 1200℃ | / | / | / | 0.43 | 0.46 | 0.48 |
| 化学成份 ％ | ||||||
| Al2O3 ％ | 43.0 | 45.0 | 50.0 | 55.0 | 65.0 | 73.0 |
| SiO2 ％ | 50.0 | 48.0 | 45.0 | 41.0 | 32.0 | 25.0 |
| Fe2O3 ％ | 1.0 | 1.0 | 0.9 | 0.9 | 0.7 | 0.6 |
| TiO2 | 0.8 | 0.8 | 0.6 | 0.5 | 0.4 | 0.2 |
| CaO | 0.8 | 0.8 | 0.4 | 0.4 | 0.3 | 0.1 |
| MgO | 0.5 | 0.5 | 0.2 | 0.2 | 0.1 | 0.1 |
| Na2O+K2O | 1.2 | 1.2 | 1.0 | 0.9 | 0.8 | 0.7 |
